Le Tutoriel de JavaFX BarChart et StackedBarChart

View more Tutorials:

Tutoriels de programmation JavaFX

JavaFX BarChart
Exemple de BarChart
Graphique BarChart horizontal
Personnalisation BarChart
Gérer l'animation lorsque des données changent
JavaFX StackedBarChart
BarChart et des Événement

1- JavaFX BarChart

JavaFX BarChart est utilisé pour dessiner un graphique à barre (diagramme à barres), il est un graphique bidimensionnel avec 2 axes X et Y . Dans ce graphique un axe désigne un groupe d'objets intéressés et l'autre indique des données numériques.

Par exemple, les données ci-dessous décrivent la popularité de quelques langages de programmation en 2014 et 2015.

	2014	2015
Java	20.973%	26.983%
C#	4.429%	6.569%
PHP	2.792%	6.619%

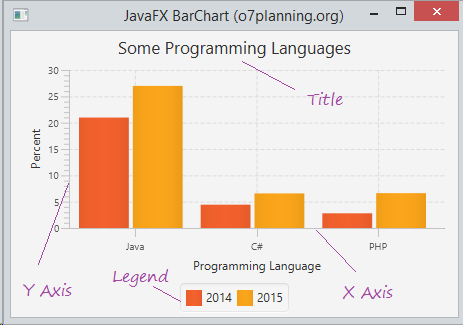

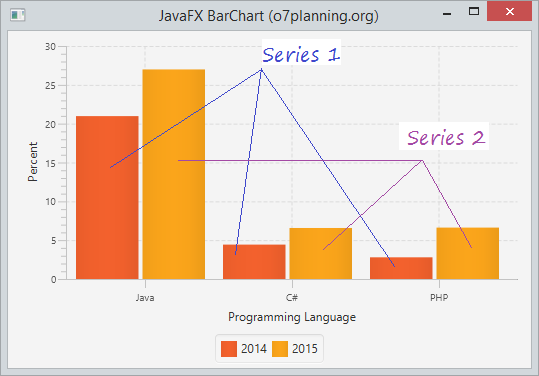

Vous pouvez utiliser BarChart pour désigner le graphique décrivant la popularité des langages de programmation avec les données mentionné au-dessus. Voyez l'exemple illustratif ci-dessous :

L'axe X exprime les langages programmation intéressés, l'axe Y représente des données numériques qui décrivent la part de la langage du marché. Il y a deux series,l'une est des données en 2014 et l'autre est des données en 2015

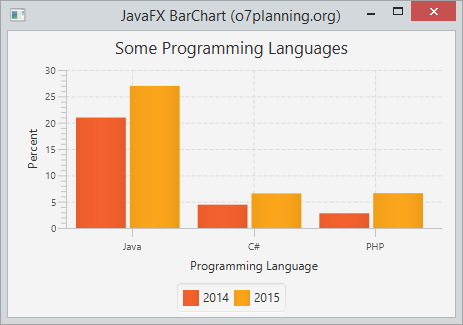

2- Exemple de BarChart

BarChartDemo.java

package org.o7planning.javafx.barchart;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.chart.BarChart;
import javafx.scene.chart.CategoryAxis;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;
import javafx.scene.layout.VBox;
import javafx.stage.Stage;

public class BarChartDemo extends Application {

   @Override
   public void start(Stage primaryStage) throws Exception {

       CategoryAxis xAxis = new CategoryAxis();
       xAxis.setLabel("Programming Language");

       NumberAxis yAxis = new NumberAxis();
       yAxis.setLabel("Percent");

       // Create a BarChart
       BarChart<String, Number> barChart = new BarChart<String, Number>(xAxis, yAxis);

       // Series 1 - Data of 2014
       XYChart.Series<String, Number> dataSeries1 = new XYChart.Series<String, Number>();
       dataSeries1.setName("2014");

       dataSeries1.getData().add(new XYChart.Data<String, Number>("Java", 20.973));
       dataSeries1.getData().add(new XYChart.Data<String, Number>("C#", 4.429));
       dataSeries1.getData().add(new XYChart.Data<String, Number>("PHP", 2.792));

       // Series 2 - Data of 2015
       XYChart.Series<String, Number> dataSeries2 = new XYChart.Series<String, Number>();
       dataSeries2.setName("2015");

       dataSeries2.getData().add(new XYChart.Data<String, Number>("Java", 26.983));
       dataSeries2.getData().add(new XYChart.Data<String, Number>("C#", 6.569));
       dataSeries2.getData().add(new XYChart.Data<String, Number>("PHP", 6.619));

       // Add Series to BarChart.
       barChart.getData().add(dataSeries1);
       barChart.getData().add(dataSeries2);

       barChart.setTitle("Some Programming Languages");

       VBox vbox = new VBox(barChart);

       primaryStage.setTitle("JavaFX BarChart (o7planning.org)");
       Scene scene = new Scene(vbox, 400, 200);

       primaryStage.setScene(scene);
       primaryStage.setHeight(300);
       primaryStage.setWidth(400);

       primaryStage.show();
   }

   public static void main(String[] args) {
       Application.launch(args);
   }
}

3- Graphique BarChart horizontal

Par défaut, l'axe Y souvent décrit l'axe des données numériques, l'axe X décrit les objets intéressés. Dans ce cas BarChart est un graphique vertical. Toutefois vous pouvez également créer un plan horizontal. Voyez l'exemple d'illustration :

HorizontalBarChartDemo.java

package org.o7planning.javafx.barchart;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.chart.BarChart;
import javafx.scene.chart.CategoryAxis;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;
import javafx.scene.layout.VBox;
import javafx.stage.Stage;

public class HorizontalBarChartDemo extends Application {

    @Override
    public void start(Stage primaryStage) throws Exception {

        CategoryAxis xAxis = new CategoryAxis();
        xAxis.setLabel("Programming Language");

        NumberAxis yAxis = new NumberAxis();

        yAxis.setLabel("Percent");

        // Create a BarChart
        BarChart<Number, String> barChart = new BarChart<Number, String>(yAxis, xAxis);

        // Series 1 - Data of 2014
        XYChart.Series<Number, String> dataSeries1 = new XYChart.Series<Number, String>();
        dataSeries1.setName("2014");

        dataSeries1.getData().add(new XYChart.Data<Number, String>(20.973, "Java"));
        dataSeries1.getData().add(new XYChart.Data<Number, String>(4.429, "C#"));
        dataSeries1.getData().add(new XYChart.Data<Number, String>(2.792, "PHP"));

        // Series 2 - Data of 2015
        XYChart.Series<Number, String> dataSeries2 = new XYChart.Series<Number, String>();
        dataSeries2.setName("2015");

        dataSeries2.getData().add(new XYChart.Data<Number, String>(26.983, "Java"));
        dataSeries2.getData().add(new XYChart.Data<Number, String>(6.569, "C#"));
        dataSeries2.getData().add(new XYChart.Data<Number, String>(6.619, "PHP"));

        // Add Series to BarChart.
        barChart.getData().add(dataSeries1);
        barChart.getData().add(dataSeries2);

        barChart.setTitle("Some Programming Languages");

        VBox vbox = new VBox(barChart);

        primaryStage.setTitle("JavaFX BarChart (o7planning.org)");
        Scene scene = new Scene(vbox, 400, 200);

        primaryStage.setScene(scene);
        primaryStage.setHeight(300);
        primaryStage.setWidth(400);

        primaryStage.show();
    }

    public static void main(String[] args) {
        Application.launch(args);
    }
}

4- Personnalisation BarChart

// Set show Tick Marks
xAxis.setTickMarkVisible(true);

// Rotate the label of Tick Marks 90 degrees
xAxis.setTickLabelRotation(90);

// Set color for lable of Tick marks
xAxis.setTickLabelFill(Color.RED);

// Set Font
xAxis.setTickLabelFont( new Font("Arial", 15));

// Set legend position.
barChart.setLegendSide(Side.LEFT);

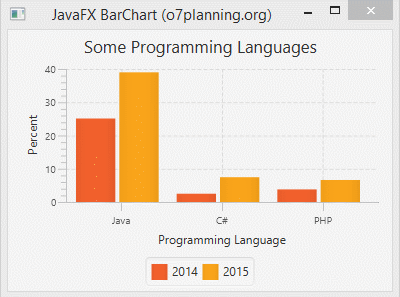

5- Gérer l'animation lorsque des données changent

Lorsque des données changent, vous pouvez mettre à jour pour redessiner le graphique. JavaFX vous permet de créer des effets animés afin de redessiner le graphique avec des nouvelles données.

// Changing random data after every 1 second.
Timeline timeline = new Timeline();
timeline.getKeyFrames().add(new KeyFrame(Duration.millis(1000), new EventHandler<ActionEvent>() {
   @Override
   public void handle(ActionEvent actionEvent) {
       for (XYChart.Series<String, Number> series : barChart.getData()) {
           for (XYChart.Data<String, Number> data : series.getData()) {
               Number yValue = data.getYValue();
               Number randomValue = yValue.doubleValue() * (0.5 + Math.random());
               data.setYValue(randomValue);
           }
       }
   }
}));
// Repeat indefinitely until stop() method is called.
timeline.setCycleCount(Animation.INDEFINITE);
timeline.setAutoReverse(true);
timeline.play();

Voir l'exemple complet :

AnimationBarChartDemo.java

package org.o7planning.javafx.barchart;

import javafx.animation.Animation;
import javafx.animation.KeyFrame;
import javafx.animation.Timeline;
import javafx.application.Application;
import javafx.event.ActionEvent;
import javafx.event.EventHandler;
import javafx.scene.Scene;
import javafx.scene.chart.BarChart;
import javafx.scene.chart.CategoryAxis;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;
import javafx.scene.layout.VBox;
import javafx.stage.Stage;
import javafx.util.Duration;

public class AnimationBarChartDemo extends Application {

    @Override
    public void start(Stage primaryStage) throws Exception {

        CategoryAxis xAxis = new CategoryAxis();
        xAxis.setLabel("Programming Language");

        NumberAxis yAxis = new NumberAxis();
        yAxis.setLabel("Percent");

        // Create a BarChart
        BarChart<String, Number> barChart = new BarChart<String, Number>(xAxis, yAxis);

        // Series 1 - Data of 2014
        XYChart.Series<String, Number> dataSeries1 = new XYChart.Series<String, Number>();
        dataSeries1.setName("2014");

        dataSeries1.getData().add(new XYChart.Data<String, Number>("Java", 20.973));
        dataSeries1.getData().add(new XYChart.Data<String, Number>("C#", 4.429));
        dataSeries1.getData().add(new XYChart.Data<String, Number>("PHP", 2.792));

        // Series 2 - Data of 2015
        XYChart.Series<String, Number> dataSeries2 = new XYChart.Series<String, Number>();
        dataSeries2.setName("2015");

        dataSeries2.getData().add(new XYChart.Data<String, Number>("Java", 26.983));
        dataSeries2.getData().add(new XYChart.Data<String, Number>("C#", 6.569));
        dataSeries2.getData().add(new XYChart.Data<String, Number>("PHP", 6.619));

        // Add Series to BarChart.
        barChart.getData().add(dataSeries1);
        barChart.getData().add(dataSeries2);

        barChart.setTitle("Some Programming Languages");

        // Changing random data after every 1 second.
        Timeline timeline = new Timeline();
        timeline.getKeyFrames().add(new KeyFrame(Duration.millis(1000), new EventHandler<ActionEvent>() {
            @Override
            public void handle(ActionEvent actionEvent) {
                for (XYChart.Series<String, Number> series : barChart.getData()) {
                    for (XYChart.Data<String, Number> data : series.getData()) {
                        Number yValue = data.getYValue();
                        Number randomValue = yValue.doubleValue() * (0.5 + Math.random());
                        data.setYValue(randomValue);
                    }
                }
            }
        }));
        // Repeat indefinitely until stop() method is called.
        timeline.setCycleCount(Animation.INDEFINITE);
        timeline.setAutoReverse(true);
        timeline.play();

        VBox vbox = new VBox(barChart);

        primaryStage.setTitle("JavaFX BarChart (o7planning.org)");
        Scene scene = new Scene(vbox, 400, 200);

        primaryStage.setScene(scene);
        primaryStage.setHeight(300);
        primaryStage.setWidth(400);

        primaryStage.show();
    }

    public static void main(String[] args) {
        Application.launch(args);
    }
}

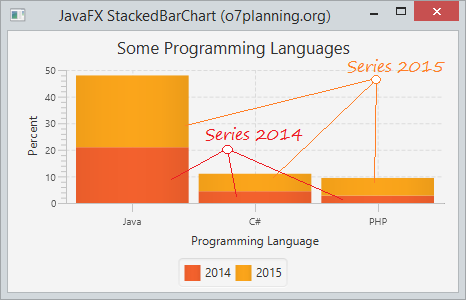

6- JavaFX StackedBarChart

Il n'y a aucune différence sur la façon de créer BarChart et StackedBarChart. La seule différence est la façon d'afficher les données. Pour StackedBarChart des Series sera empliée ensemble.

StackedBarChartDemo.java

package org.o7planning.javafx.stackedbarchart;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.chart.CategoryAxis;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.StackedBarChart;
import javafx.scene.chart.XYChart;
import javafx.scene.layout.VBox;
import javafx.stage.Stage;

public class StackedBarChartDemo extends Application {

    @Override
    public void start(Stage primaryStage) throws Exception {

        CategoryAxis xAxis = new CategoryAxis();
        xAxis.setLabel("Programming Language");

        NumberAxis yAxis = new NumberAxis();
        yAxis.setLabel("Percent");

        // Create a StackedBarChart
        StackedBarChart<String, Number> barChart = new StackedBarChart<String, Number>(xAxis, yAxis);

        // Series 1 - Data of 2014
        XYChart.Series<String, Number> dataSeries1 = new XYChart.Series<String, Number>();
        dataSeries1.setName("2014");

        dataSeries1.getData().add(new XYChart.Data<String, Number>("Java", 20.973));
        dataSeries1.getData().add(new XYChart.Data<String, Number>("C#", 4.429));
        dataSeries1.getData().add(new XYChart.Data<String, Number>("PHP", 2.792));

        // Series 2 - Data of 2015
        XYChart.Series<String, Number> dataSeries2 = new XYChart.Series<String, Number>();
        dataSeries2.setName("2015");

        dataSeries2.getData().add(new XYChart.Data<String, Number>("Java", 26.983));
        dataSeries2.getData().add(new XYChart.Data<String, Number>("C#", 6.569));
        dataSeries2.getData().add(new XYChart.Data<String, Number>("PHP", 6.619));

        // Add Series to StackedBarChart.
        barChart.getData().add(dataSeries1);
        barChart.getData().add(dataSeries2);

        barChart.setTitle("Some Programming Languages");

        VBox vbox = new VBox(barChart);

        primaryStage.setTitle("JavaFX StackedBarChart (o7planning.org)");
        Scene scene = new Scene(vbox, 400, 200);

        primaryStage.setScene(scene);
        primaryStage.setHeight(300);
        primaryStage.setWidth(400);

        primaryStage.show();
    }

    public static void main(String[] args) {
        Application.launch(args);
    }
}

7- BarChart et des Événement

Vous pouvez gérer les événements avec le graphique, y compris BarChart et StackedBarChart. Il y a quelques exemples de gestion de l' événement avec PieChart, il peut appliquer à BarChart, StackedBarChart, vous pouvez faire plus de référence dans le lien ci-dessous :
